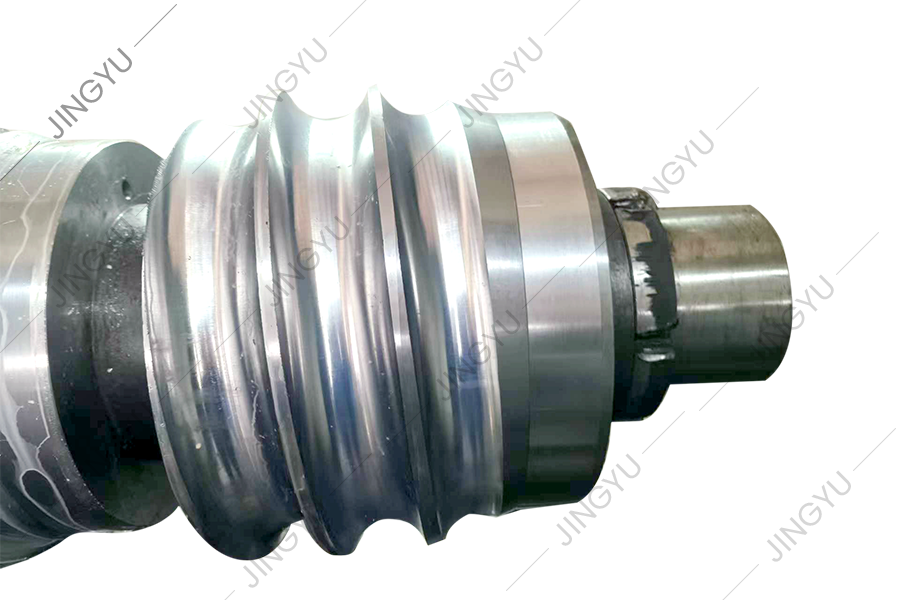

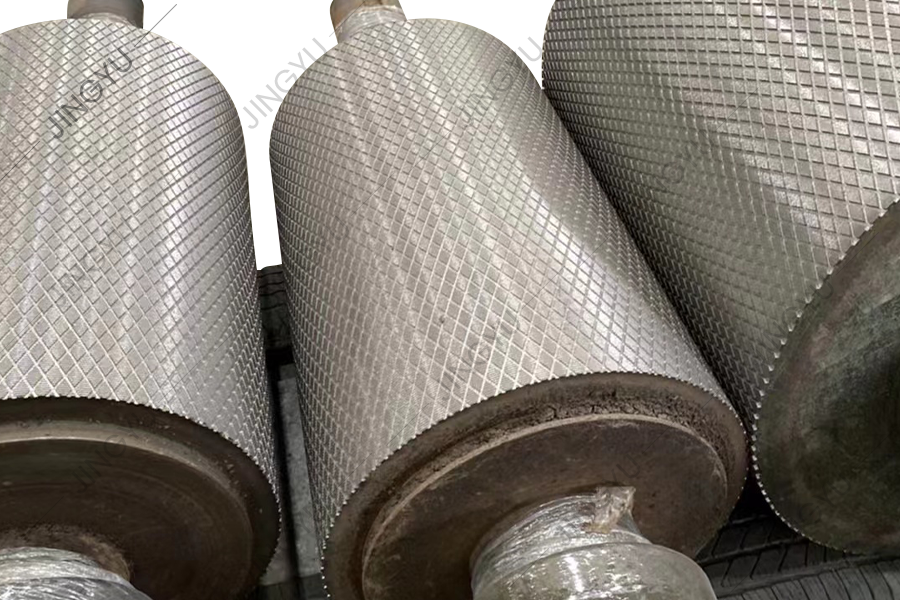

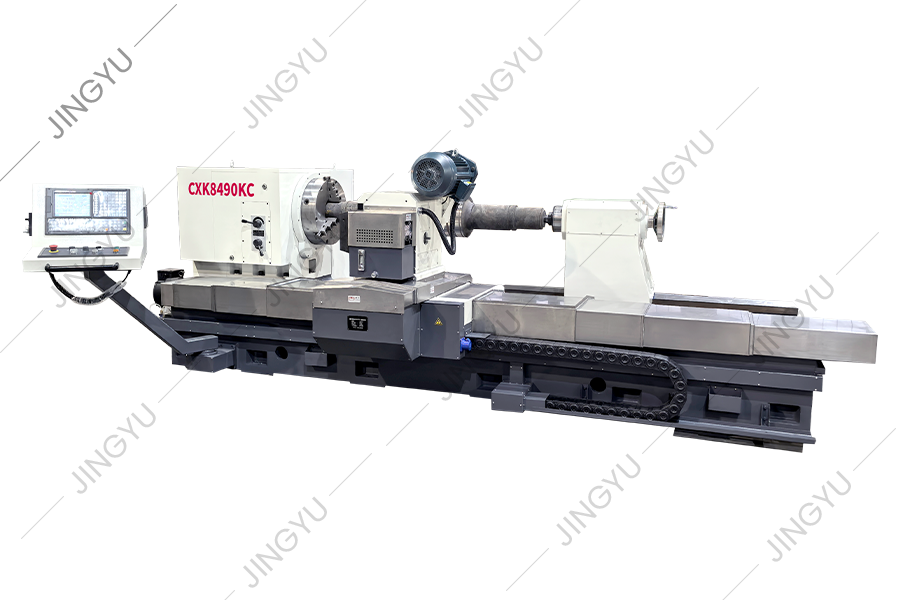

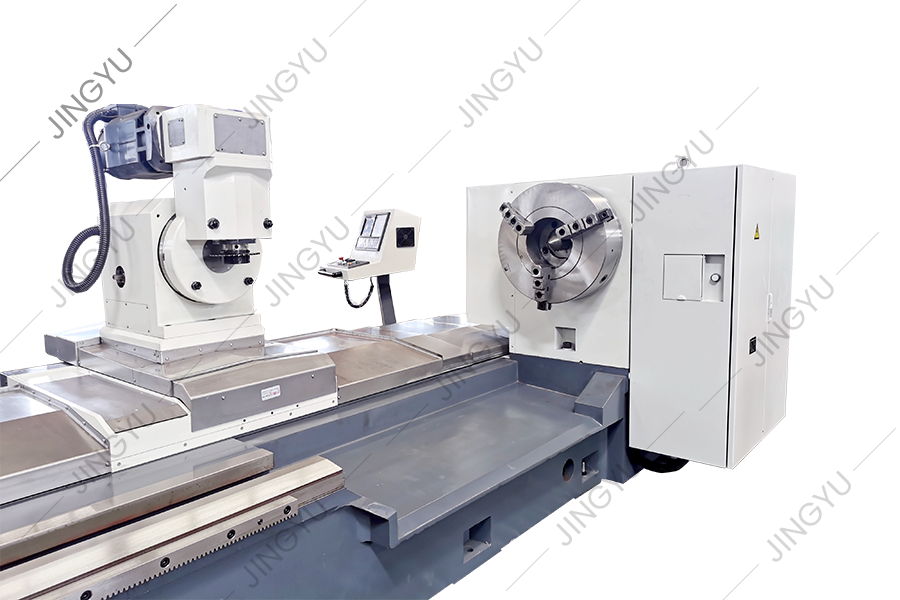

Dette maskinverktøyet er en ny type CNC Roll Grooving Machine Tool utviklet basert på selskapets CNC Roll Maching Machine -serie og etter full forskning og analyse av fordelene og ulempene med lignende produkter hjemme og i utlandet. Den er egnet for prosesseringer med en diameter mindre enn 900 mm og en lengde mindre enn 2500 mm. Den kan automatisk lage spor på rulleoverflaten for å imøtekomme markedets behandlingsbehov for enveis spor eller toveis tverrspor.
● Denne serien med maskinverktøy vedtar en integrert 4-skilte sengestruktur og er integrert støpt for bedre stabilitet. Referansehåndboken vedtar generell ultralydskjerning, som sikrer høy stivhet, høy presisjon og stabilitet til hele maskinen.
● Den laterale bevegelige guideskinnen til fladhodefreshodekomponenten støttes av en kraftig rektangulær guide-skinne for å sikre kravene til høy presisjon og stivhet i fôrbevegelsen under prosessering.

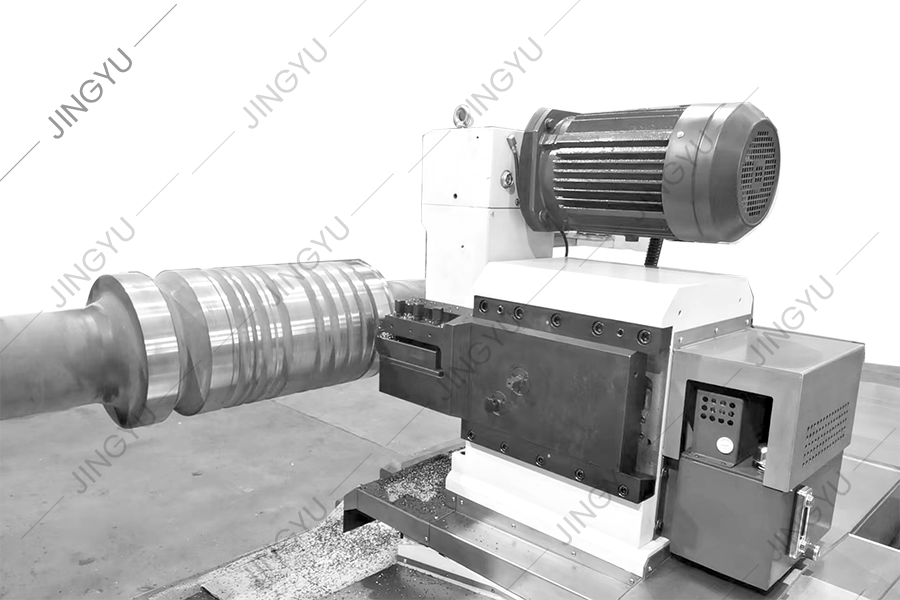

● Kutterhodet er festet på den roterende indekseringsplaten og kan roteres til den tilsvarende vinkelen etter behov for å dekke skjærebehovene til forskjellige vinkler.
● Cutter Head Transmission Chain er alt drevet av bakkegir med høy presisjon for å sikre at verktøybanen fullt ut utfører programinstruksjonskravene til CNC-systemet, og eliminerer skjulte defekter som groove-misforhold og ødelagte verktøy forårsaket av dårlig presisjon og stivhet i transmisjonskjeden. Fresehodet vedtar giroverføring for å imøtekomme etterspørselen etter konstant dreiemoment under skjæreprosessen. Fresende kutterhastigheten vedtar trinnløs hastighetsregulering av hovedmotoren for å oppfylle de lineære hastighetskravene til forskjellige skjæreverktøy.
● De langsgående og tverrgående lineære bevegelsesaksene til maskinverktøyet er drevet av kuleskruer med høy presisjon for å unngå unøyaktighet av gir og rackoverføring. Under automatisk kontroll av CNC -systemet kan automatisk bevegelse og presis posisjonering fra det ene hullmønsteret til det neste oppnås.
